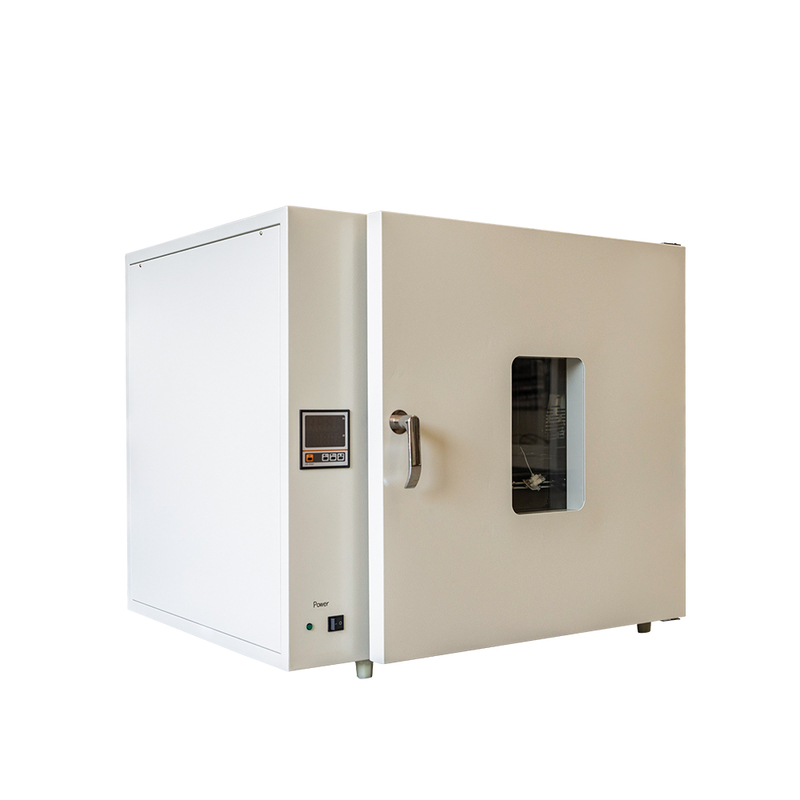

台式鼓风干燥箱（米白色）
台式鼓风干燥箱（米白色）
台式鼓风干燥箱（米白色）
- 产品详情
- 产品参数
一、适用范围
本设备适用于各种产品或材料及电气、仪器、仪表、元器件、电子、电工及汽车、航空、通讯、塑胶、机械、化工、食品、化学品、五金工具在恒温环境条件下作干燥和各种恒温适应性试验。
二、主要技术参数
型号 参数 | 9240A |
工作室尺（mm） | 500×600×750 |
外部尺寸（mm） | 650X780X1060 |
配搁板数 | 2 |
控温范围 | 室温+10～250℃ |
温度波动 | ±0.5℃ |
电源电压 | 220V、50Hz |
消耗功率 | 2100W |
三、产品结构特点
箱体采用优质冷轧钢板，表面静电粉末喷涂，涂层坚硬牢固，具有极强的防锈能力。
工作室为优质不锈钢板，圆角造型、光滑、流畅、极易清洁。
箱体与工作室之间，充填超细玻璃棉隔热材料，具有良好的保温功能，有效保证箱内温度的稳定准确和对使用环境的影响。
箱内设计有合理的热风循环通道，使箱内温度分布更加均匀、温度上升更快；并装有出风管，用以微量排出箱内的空气。如箱内排出的气体有异味或有毒，出风管能方便的另接管道将气体排至指定地点。
温度控制采用微电脑智能数字技术制造，具有工业PID自整定和四位双LED窗指示功能，控温精度高、抗干扰能力极强，并且操作也非常方便（详情见控制器详细说明）。
四、产品安装调试
1、运输中注意不要在玻璃上用力，也不要碰撞箱体。
2、本设备落地后，应放置平稳如地面不平应予以修正。
3、请不要在阳光直射或高温潮湿的地方使用仪器。
4、本设备应远离电磁干扰源，并应将设备的接地线有效接地。
5、本设备在正常运行时，箱内载物摆放应不影响空气流通以保证箱内温度均匀。
6、电源为AC 220V 50HZ，必须使用10A以上三芯插座，并有可靠接地线，不得擅自使用二芯插座。电源为AC 380V 50HZ,必须使用三相电源插座，并有可靠接地线。
7、电源线不要紧靠后面，也不要让仪器或其他物品压在电源线上，以免损伤电源线。
五、产品使用说明
1、打开箱门，将待处理物件放入箱内搁板上（摆放不能过密，不利于箱内空气充分循环），关上箱门。
2、接通电源，将电源插头插入220V/380V电源插座，将面板右方的电源开关置于“开”的位置，此时仪表出
现数字显示，表示设备进入工作状态。
3、通过操作控制面板上的温度控制器，设定您所须要的箱内温度。
4、仪器开始工作，箱内温度逐渐达到设定值，经过所需的干燥处理时间后，处理工作完成。
5、关闭电源，待箱内温度接近环境温度后，打开箱门，取出物件。
【！】请注意：开门取物时注意箱内温度，以免烫伤；易燃易爆物禁止放入干燥箱内。
◆特别提示
⑴ 产品出厂前都经过严格的测试，一般不要进行修正，如使用时的环境恶劣，环境温度超出适宜范围，会引起温度显示值与箱内实际温度误差，如超出技术指标范围的，可以参照温度控制器操作说明按所需进行修正。
⑵ 仪器在正常工作状态下，如打开箱门时间过长，关上箱门后暂时箱内温度有些变动，这是正常现象。
六、温度控制器详细说明
PCD（H / HB）– 9000系列 恒温控制器 ·使用说明书· V1.01
（一）.要功能简介
PC－9000系列温度控制器采用全新设计，其外型美观、功能齐全，操作简单。
温度采用智能模糊PID控制，与传统的PID控制方式相比具有更小的温度超调、更快的稳定时间、更好的控温精度等优点。
温度的测量值和设定值可选择最小分辨率为0.1℃或1℃。
具有预约运行功能，PT100型仪表具有华氏度和摄氏度切换功能。
定时功能可选择（无、恒温定时、运行计时），计时方向可选择正计时或倒计时，定时单位可选择（分钟、小时），定时结束后有蜂鸣器鸣叫提示（提示时间可设定）。
有温度自整定功能，有2个区间PID控制，有3段温度斜率修正。
具有手自动锁屏功能，可选择密码解锁。
有温度传感器开路、短路声光（蜂鸣器）报警提示，控制器自动断开加热输出。
若采用板载可控硅接加热输出，控制器内部有超温报警继电器（可防止可控硅故障）。
（二）．产品代码
代码 | 表示内容 | 表示方法 |
① | 外型尺寸 | D： 外型尺寸：96 * 96 mm； 开孔尺寸：90 * 90 mm HB： 外型尺寸：170 * 80 mm； 开孔尺寸：165 * 70.5 mm H： 横式裸板 |
② | 显示方式 | E： 数码管显示； D：笔段式VA彩色液晶屏 |
③ | 型号代码 | 9：9000型 |
④ | 特别输出 | 0：加热器电源与仪表电源相连，无法分离，即加热为带电输出； 1：加热器电源与仪表电源分离，即加热为开关量输出； 2：固态继电器输出型仪表带开关量输出。 说明：“0，1” 仅指可控硅输出型仪表的加热器接线方式。 |
⑤ | 传感器类型 | 0：PT100热电阻； K：K型热电偶 |
⑥ | 输出方式 | 0：内接可控硅输出（自带保护继电器，最大容量：240V / 8A） 4：内接可控硅输出（自带保护继电器，最大容量：240V / 12A） 5：外接可控硅输出（自带保护继电器，最大容量：240V / 16A） 1：驱动固态SSR输出（DC12V，负载电流≤30mA） 或继电器输出（触点容量：240V / 5A） |
⑦ | 其它功能 | T：具有RS485通讯功能（标准MODUBS RTU协议） S：具有高、低水位功能 |
（三）．主要技术指标及要求
1．温度设定范围： PT100：-50.0～400.0℃； K型热电偶：0～600.0℃
2．温度测量范围： PT100：-55.0～420.0℃； K型热电偶：-20.0～620.0℃
3．温度测量值基本误差： PT100热电阻< 0.3%； K型热电偶< 0.5%
4．时间设定范围：0～9999分钟（小时）； 计时误差：< 1%
5．电源电压：100～245VAC，50/60Hz；环境温度：-10～60℃；相对湿度：< 90%RH（无结露）
（四）．面板指示
（五）．操作及使用方法
1．控制器上电显示
1）PC-D9000型：PV区显示【P(K) – d9】，SV区显示版本号约3秒后进入到正常显示状态。
2）PC-E9000型：所有显示全部点亮约3秒之后，PV区显示【P(K) – E9】，SV区显示版本号约1秒后进入到正常显示状态。
2．温度及时间的参看与设定
1）若无定时功能：
主界面显示状态下，点击【设定】键，进入到温度设定状态，PV区显示提示符SP，SV区显示温度设定值，可通过【移位】、【增加】、【减小】键修改到所需的设定值；再点击【设定】键，退出此设定状态，设定值自动保存。
2）若有定时功能
主界面显示状态下，点击【设定】键，进入到温度设定状态，PV区显示提示符SP，SV区显示温度设定值，修改方法同上；再点击【设定】键，进入到时间设定状态，PV区显示提示符ST，TIME区显示时间设定值；再点击【设定】键，退出此设定状态，设定值自动保存。
当设定时间为“0”时，表示连续运行。当设定时间不为“0”时，定时开始前，若计时方向为倒计时，TIME区显示定时时间，若为正计时，TIME区显示“0”，定时开始时，“表示符”闪烁，计时到，运行结束，TIME区显示End，蜂鸣器嘀嘀声鸣叫EST秒（参见七．参数表-1）停止鸣叫，此时可长按【减小】键3秒可重新启动运行。
说明： PC-D9000型，“表示符”为“时间单位”；
PC-E9000型，“表示符”为“TIME显示区个位小数点”。
3．预约功能（参见 七．参数表-6）
当有预约时间设定时，禁止加热运行。
1）PC-D9000型：预约计时过程时，A指示灯闪烁，TIME区倒计时显示预约运行时间。
2）PC-E9000型：预约计时过程时，TIM灯闪烁，TIME区倒计时显示预约运行时间。
4．温度测量值异常报警
若PV区显示“----”，表示温度传感器故障或温度超过测量范围或控制器本身故障，控制器自动断开加热输出，蜂鸣器连续鸣叫，报警灯常亮，请仔细检查温度传感器及其接线。
5．偏差超温报警（参见 七．参数表-1）
在运行过程中，发生上偏差超温报警时，蜂鸣器嘀嘀声鸣叫，报警灯常亮，断开加热输出；发生下偏差超温报警时，蜂鸣器嘀嘀声鸣叫，报警灯闪烁。若由于改变温度设定值而产生超温报警，报警灯点亮，但蜂鸣器不鸣叫。
6．锁屏功能
提供三种锁屏方式，详见【七．参数表-1】。
密码解锁操作方式：在锁屏状态下，点击【增加】键，PV区显示输入密码提示符PA，SV区显示密码值，输入正确的密码后，再点击【设定】键解锁。
7．当蜂鸣器鸣叫时可按任意键消音。
（六）．系统自整定
当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进行系统自整定前请充分考虑此因素。
在运行状态且在主界面显示状态下，长按【移位】键6秒后可进入到系统自整定选择状态，PV区显示自整定提示符AT，SV区显示“0”，可点击【增加】或【减小】键选择显示“1”，再点击【设定】键，仪表进入到系统自整定状态，AT灯闪烁，自整定完成后，AT灯停止闪烁，控制器会得到一组更佳的PID参数并自动保存。在系统自整定过程中，长按【移位】键6秒后可中止自整定程序。
在系统自整定过程中若有上偏差超温报警，报警灯不亮，蜂鸣器也不鸣叫，但报警继电器会自动断开。在系统自整定过程中【设定】键无效。
（七）．温度内部参数的参看与设定
主界面显示状态下，长按【设定】键3秒，PV区显示密码提示符Lc，SV区显示密码值，通过【增加】、【减小】和【移位】修改到所需的密码值，再点击【设定】键，若密码值不正确，仪表自动返回到主界面显示状态，若密码值正确，则进入到内部参数设定状态，再点击【设定】键可以依次修改各个参数。在此过程中，长按【设定】键3秒，可以退出此状态，参数值自动保存，详见下表：
说明：
1) 参数表中，温度设定值简称SP，温度测量值简称PV。
2) 下表中，若为PT100型仪表，M=400.0℃，若为K型仪表，M=600.0℃
参数表 -1
指示符 | 参数名称 | 参数功能说明 | （范围）出厂值 |
Lc | 密码 | 当Lc=3时可查看并修改参数值。 | 0 |
ALH | 上偏差 超温报警 | 当PV＞SP＋ALH时，有上偏差超温报警。 | (0～100.0℃) 20.0 |
ALL | 下偏差 超温报警 | 当PV＜SP－ALL时，有下偏差超温报警。 说明：当ALL = 0时，下偏差报警无效。 | (0～100.0℃) 0 |
Pb | 测量温度偏差修正 | 用来修正温度测量时产生的误差。 Pb = 实际温度值－PV | (-50.0～50.0℃) 0 |
PL | 测量温度斜率修正 | 通常用来修正高温测量时产生的误差。 PL = 1000 * （实际温度值－PV）÷ PV 说明：当【参数表-4】中的En=1时， 此功能无效。 | (-999～999) 0 |
ndT | 定时方式 | 0：无定时； 1：恒温定时； 2：运行定时 | (0～2) 1 |
Tdn | 计时方向 | 0：正计时； 1：倒计时 | (0～1) 0 |
Hn | 计时单位 | 0：分钟； 1：小时 | (0～1) 0 |
SPd | 恒温偏差 | 当SP－SPd≤PV≤SP＋SPd时， 进入恒温状态。 | (0.1～50.0℃) 0.5 |
EST | 定时结束 提示时间 | 当定时结束后，蜂鸣器提示时间。 注：当EST=9999时，表示永久提示。 | (0～9999秒) 60 |
EH | 定时结束 恒温控制 | 0：定时结束后关断加热输出； 1：定时结束后继续恒温控制。 | (0～1) 0 |
LF | 锁屏功能 | 0：无锁屏功能； 1：有锁屏功能，无须解锁密码， 2：有锁屏功能，须解锁密码。 | (0～2) 0 |
LdT | 锁屏延时 | 在主界面显示状态下，若延时LdT时间无任何键按下，控制器自动锁屏。 说明：当LdT=600时，延时锁屏功能无效。 | (10～600秒) 30 |
PAd | 解锁密码 | 须输入此密码解锁。 | (0～9999) 1 |
Add | 通讯地址 | 本机通讯地址 说明：PC-E9000型仪表无通讯功能。 | (1～32) 1 |
参数表 -2
指示符 | 参数名称 | 参数功能说明 | （范围）出厂值 |
Lc | 密码 | 当Lc=6时可查看并修改参数值。 | 0 |
dP | 分界点 | 高低温PID控制分界点。当SP≤dP时，为低温控制，反之为高温控制。 | (0～M℃) 400 |
T | 控制周期 | 加热控制周期。 | (1～30秒) 5 |
P1 | 比例带1 | 低温控制时的时间比例作用调节。 说明：P1=0时为位式控制。 | (0～300.0℃) 35.0 |
I1 | 积分时间1 | 低温控制时的积分作用调节。 | (1～2000秒) 300 |
d1 | 微分时间1 | 低温控制时的微分作用调节。 | (0～1000秒) 200 |
nP1 | 功率输出1 | 低温控制时的加热输出的最大功率百分比。 | (0～100%) 100 |
nH1 | 加热关断偏差1 | 低温控制时，若PV≥SP＋nH1，关断加热。说明：请谨慎使用此参数！ | (0～50.0℃) 50.0 |
P2 | 比例带2 | 高温控制时的时间比例作用调节。 说明：P2=0时为位式控制。 | (0～300.0℃) 35.0 |
I2 | 积分时间2 | 高温控制时的积分作用调节。 | (1～2000秒) 300 |
d2 | 微分时间2 | 高温控制时的微分作用调节。 | (0～1000秒) 200 |
nP2 | 功率输出2 | 高温控制时的加热输出的最大功率百分比。 | (0～100%) 100 |
nH2 | 加热关断偏差2 | 高温控制时，若PV≥SP＋nH2，关断加热。说明：请谨慎使用此参数！ | (0～50.0℃) 50.0 |
参数表 -3
指示符 | 参数名称 | 参数功能说明 | （范围）出厂值 |
Lc | 密码 | 当Lc=9时可查看并修改参数值。 | 0 |
doT | 显示 小数点 | 0：温度测量值和设定值无小数点显示； 1：温度测量值和设定值有1位小数点显示。 | (0～1) 1 |
oPn | 门控功能 | 0：禁用； 1：使能。 注1 | (0～1) 0 |
SPL | 最小 设定值 | 温度设定值的最小值。 | (-50.0～20.0℃) 0 |
SPH | 最大 设定值 | 温度设定值的最大值。 | (20.0～M℃) 300.0或400.0 |
ouT | 加热 输出方式 | 0：加热输出为常规； 1：报警继电器输出（使用常开点）变更为加热输出，此时原加热输出无效。 注2 | (0～1) 0 |
db | 不灵敏区 | 温度测量值显示的不灵敏区。 | (0～5.0) 0.0 |
ndo | 开关量 输出方式 | 0：定时结束时有开关量输出； 1：超温报警时有开关量输出； 2：进入恒温状态有开关量输出。 注3 | (0～2) 1 |
ndA | 温度 报警方式 | 0：只有温度上偏差超温报警； 1：同时有温度上、下偏差超温报警 | (0～1) 0 |
注1： 为避免误判，对于无需开门判断或降温很快的设备，请选择关闭开门判断功能。
注2： 当ouT的值由0变为1时，加热控制周期T自动变更为20秒并保存；当ouT的值由1变为0时，加热控制周期T自动变更为5秒并保存。
此功能仅适用于PC-9x01（驱动固态SSR输出）型仪表，其它型号的仪表禁止改变其出厂值，否则将导致控制异常！
注3： 仅型号为PC-D9201（驱动固态SSR且带开关量输出）型仪表才有此功能，有开关量输出是指开关继电器常开点闭合。
参数表 -4
指示符 | 参数名称 | 参数功能说明 | （范围）出厂值 |
Lc | 密码 | Lc=12时可查看并修改参数值。 | 0 |
En | 修正使能 | 0：禁用多段修正功能； 1：使能 注：当En=1时，【参数表-1】中的PL无效。 | (0～1) 0 |
U1 | 修正点1 | 当PV≤U1时，采用E1进行温度斜率修正。 | (0～M℃) M |
E1 | 修正值1 | E1 = 实际温度值－PV | ( 注4 ) 0 |
U2 | 修正点2 | 当PV≤U2时，采用E2进行温度斜率修正。 | (U1～M℃) M |
E2 | 修正值2 | E2 =实际温度值－PV | ( 注4 ) 0 |
U3 | 修正点3 | 当PV≤U3时，采用E3进行温度斜率修正。 | (U2～M℃) M |
E3 | 修正值3 | E3 =实际温度值－PV | ( 注4 ) 0 |
注4：温度单位为摄氏度时：-180.0～180.0； 当温度单位为华氏度时：-180.0～324.0
说明：采用此修正前应先使【参数表-1】中的Pb=0，温度显示测量值=修正后的值＋Pb
参数表 -5
指示符 | 名称 | 参数功能说明 | （范围）出厂值 |
Lc | 密码 | Lc=27时可查看并修改参数值。 | 0 |
Fc | 温度单位 | 0：摄氏度； 1：华氏度 | 注5 |
注5：PT100型：(0～1) 0； K型热电偶： (0～0) 0
参数表 -6
指示符 | 名称 | 参数功能说明 | （范围）出厂值 |
Lc | 密码 | Lc=81时可查看并修改参数值。 | 0 |
APT | 预约时间 | 预约开机时间设定值。 说明：当APT=0时，此功能无效。 | (0～9999分) 0 |
参数表-7
指示符 | 参数名称 | 参数功能说明 | （范围）出厂值 |
Lc | 密码 | Lc=567时可查看并修改参数值。 | 0 |
rST | 恢复出厂值 | 0：取消； 1：确认。 | (0～1) 0 |
七、注意事项
1、可燃性和挥发性的化学物品切勿放入箱内。
2、如在使用过程中出现异常、气味、烟雾等情况，请立即关闭电源，用户切勿盲目修理，应通知本公司修理部，由专业人员查看修理。（新机初次开机会有异味和少量的烟雾产生，这是属于正常现象，请观察一两次后，若一直产生这种现象请致电我司客服中心进行咨询）。
3、箱壁内胆和设备表面要经常擦拭，以保持清洁，增加玻璃的透明度。请勿用酸、碱或其它腐蚀性溶液来擦拭外表面。
4、设备长期不用，应拔掉电源线以防止设备损伤人。并应定期（一般一季度）按使用条件运行2-3天，以驱除电器部分的潮气，避免损坏有关器件。
